XL SCAN

Höchste Genauigkeit für großflächige Mikrobearbeitung

XL SCAN ist eine Scan-Lösung, bei der ein 2D-Scan-Kopf und ein XY-Positioniertisch mit zwei Servo-Achsen synchronisiert angesteuert werden. Das System wurde gemeinsam von SCANLAB und ACS motion control entwickelt und verfügt über eine nahezu unbegrenzte Bearbeitungsfläche.

XL SCAN ist nicht nur ideal für großflächige Mikrobearbeitung, sondern auch zum Schneiden von großen Folien und dem Bohren von Leiterplatten in der Elektronikfertigung hervorragend geeignet.

Zudem erlauben der Einsatz des schleppverzugsfreien excelliSCAN Scan-Kopfs und der intelligenten syncAXIS Software höchste Präzision in der Anwendung.

Key Features

  • Nahezu unbegrenzte Bearbeitungsfläche
  • Höchste Genauigkeit
  • Steigerung der Produktivität
  • Unbegrenzte Jobdauer
  • Keine „Stitching“-Fehler
  • Hochdynamischer Prozess ohne Tisch-Vibration
  • Automatische Lasersteuerung, z.B. „Spot Distance Control“ (SDC)
  • Flexible Kombinationsmöglichkeiten
    (z.B. Mehrkopfanlagen, mehrere Software-Instanzen)

Simultane Laser-Bearbeitung in der Praxis – XL SCAN Video:





Optimierter Durchsatz

Bei der XL SCAN Lösung gibt es verschiedene Faktoren, die zu einer enormen Steigerung des Durchsatzes beitragen. Dazu gehört neben optimierten Steuer- und Regelkonzepten (wie z.B. synchrone Ansteuerung oder vorausschauende Trajektorien-Planung) auch die Möglichkeit von Mehrkopf-Anlagen.

Höchste Genauigkeit

Mit dieser synchronisierten Scan-Lösung werden Stitching-Fehler vermieden und Werkstückvibrationen ausgeglichen. Ein völlig neuartiges, intelligentes Steuerungskonzept berücksichtigt die physikalischen Grenzen von Tisch und Scan-Kopf in der Trajektorienplanung. Damit übersteigt die Präzision von XL SCAN  andere auf dem Markt befindlichen Systeme für kombinierte Ansteuerung.

Zusätzlich ermöglicht die Trajektorienplanung der syncAXIS control Software die Kontrolle moderner UKP-Laser (Ultrakurzpuls-Laser).

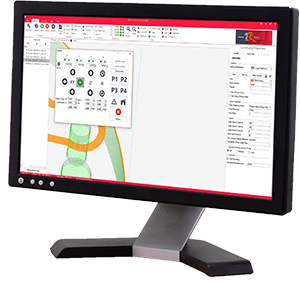

Anwenderfreundliche syncAXIS control Software

syncAXIS control bietet eine Anwenderschnittstelle über die schnell und komfortabel Anwenderprogramme für XL SCAN erstellt werden können.

Zudem bietet die Software einen Simulationsmodus, der die Prozessdefinition vereinfacht sowie den „syncAXIS Viewer“ zum Betrachten und Evaluieren der Simulationsergebnisse.

Auch Features zur vereinfachten Programmierung und für einfache und effiziente Fehlerbehebung sind integriert.
