Echtzeit-Interface für Prozessmonitoring

Die Open Interface Extension (OIE) ist eine Schnittstellenerweiterung für Laser-Scan-Systeme. Sie wird direkt an die RTC Ansteuerkarte angeschlossen und erweitert diese um folgende Funktionen:

• Schnittstelle zur Synchronisation von Drittanbietersensoren mit Positionsdaten
• Sensorbasierter, geschlossener Regelkreis für die Laserleistung
  (z.B. zur temperaturgeführten Schmelzbadregelung)
• Offene Schnittstelle für die Prozessdatenanalyse

Funktionsweise

Die OIE führt Sensordaten der Prozessüberwachung mit den Positionsdaten des Scan-Systems zusammen. Ihre Software ordnet dabei Sensorsignale dem Ort im Bildfeld zu, an dem sie aufgezeichnet wurden. Die synchronisierten Daten stehen dann für die weitere Analyse zur Verfügung.

Vorteile der Open Interface Extension

• Synchronisation von Prozessüberwachungsdaten mit Ist-Scanner-Positionen
• Sensorbasierte Laserleistungsvorgabe in einem geschlossenen Regelkreis
• Einfache Integration durch Hutschienenmontage und Software Paket
  (inkl. Demo-Code und API)
• Kompatibilität mit RTC6-Ansteuerkarten und Prozessüberwachungssensoren nach Kundenvorgabe

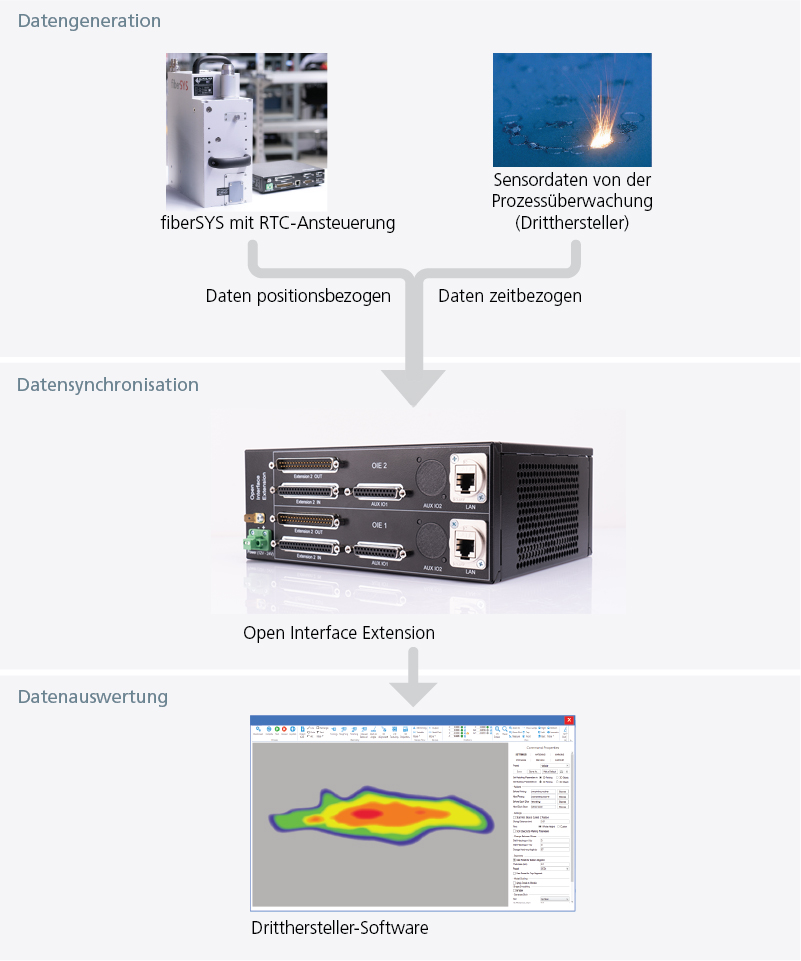

Integrationsbeispiel
