Ansteuerung für Scan-Systeme

Die Ansteuerkarten der RTC-Produktfamilie ermöglichen die intelligente und flexible Steuerung von Scan-Systemen, Lasern und Peripheriegeräten in Echtzeit. Die mitgelieferte Software mit ausführlicher Dokumentation macht die Integration in Anwendungsprogramme unter Windows leicht. RTC Ansteuerkarten werden von vielen Softwarepaketen für Laseranwendungen
– z. B. laserDESK – unterstützt.

RTC6

RTC6

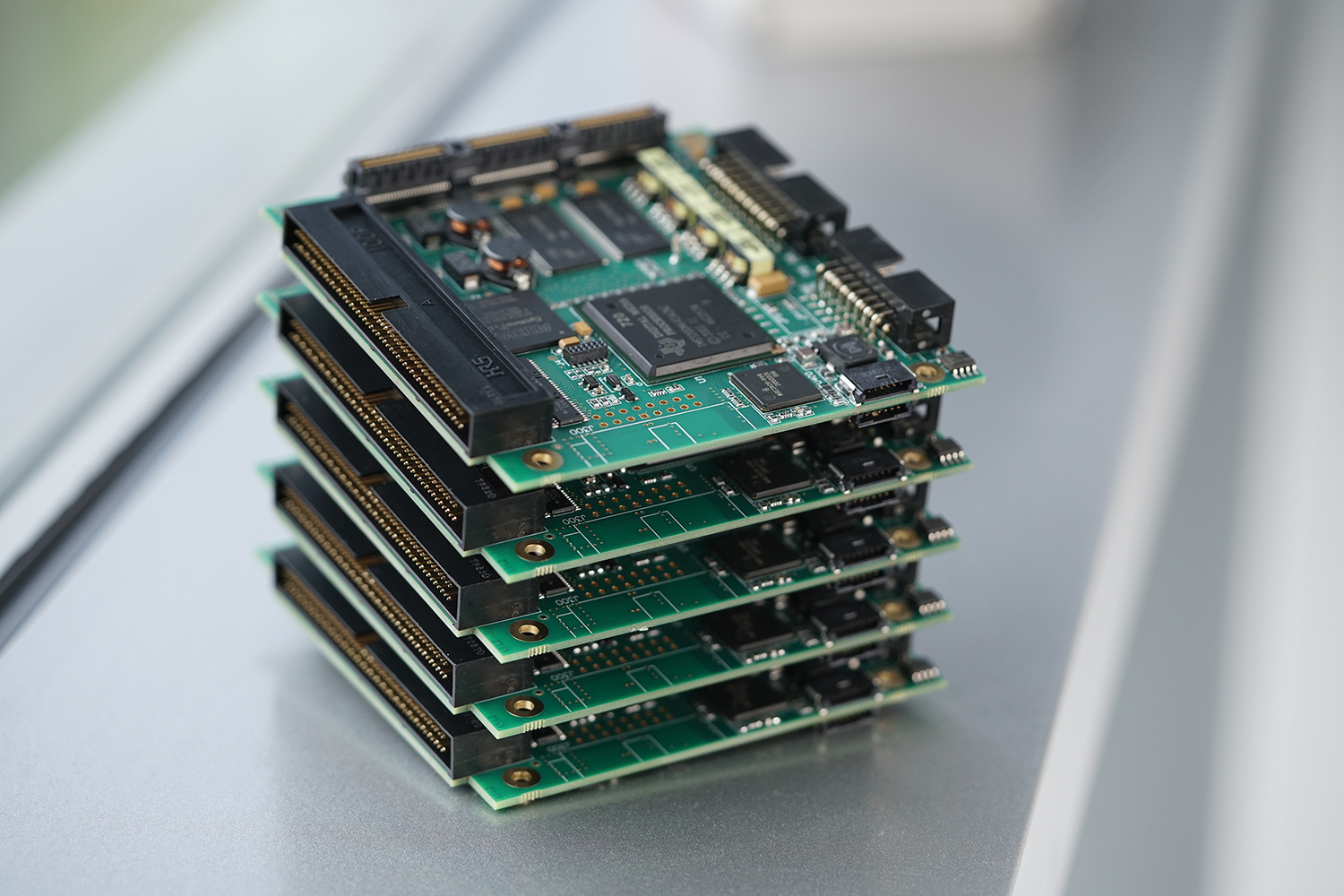

RTC5

RTC5
RTC4

RTC4



Key Features aller RTC Ansteuerkarten

  • Synchrone Ansteuerung von Scan-System und Laser
  • Steuerungsmodi für alle gängigen Laser
  • Flexible Programmierung von Vektor- und Bitmap-Prozessen
  • Automatische Bildfeldkorrektur
  • Unterstützung von 3D- und Processing on the fly-Anwendungen



Übersicht und Funktionen

Vorschau Vergleichstabelle


Laden Sie die große Vergleichstabelle herunter.



  RTC6 RTC5 RTC4
Ansteuerung von 3-Achsen-Scan-Systemen

•

•

•
„Processing on the fly”-Funktionalität zur Bearbeitung bewegter Objekte

•1

•1

•
Simultane Ansteuerung zweier Scan-Systeme

•

•

•
Kundenspezifische Software-Erweiterungen

•

-

-
UltraFastPixelMode (UFPM) für Frequenzen größer 800 kHz

•

-

-
Spot Distance Control (SDC)

•2

-

-
SCANahead

•

-

-
laserDESK

•

•

-

1 bis zu acht Objekte zwischen Trigger- und Markierposition; 2D-Fly-Funktionen
2 nur mit SCANahead und Pulse-on-Demand-Lasern



Besondere Features der RTC6 Ansteuerkarte

Highlights aller RTC6 Zusätzliche Highlights der RTC6 Ethernet

SCANahead-Technologie
Scan-Systeme mit SCANahead-Regelung arbeiten unabhängig von der Scan-Geschwindigkeit mit der maximal möglichen Beschleunigung. Mit der RTC6 kann dieses Potential zur Produktivitätssteigerung optimal genutzt werden.

Daten-Streaming
Scan-System-Zustandsdaten und Status der RTC6 Ethernet Ansteuerkarte können permanent und jobunabhängig zu Anwendungsprogrammen übertragen werden.

Multiplexing
Scan-Systeme der neuesten Generation unterstützen die Übertragung mehrerer Scan-System-Parameter über den SL2-100-Rückkanal zur RTC6. Die Daten können zur Analyse und Überwachung verwendet werden.

Standalone-Funktionalität
PC-unabhängige Ansteuerung von Scan-Systemen: Vordefinierte Laserjobs können im Flash-Speicher abgelegt und durch eine Anlagensteuerung gestartet werden.

Short Vector Processing
Softwareerweiterung zur Vorverarbeitung von kurzen, kollinearen Markierungen, die die Prozesszeit in vielen Fällen signifikant verringern kann. Die Short Vector DLL ist eine Zusatzsoftware – sprechen Sie uns an!

Remote-Interface
Plattformunabhängige Fernsteuerung der RTC6 Ethernet Ansteuerkarte: Ermöglicht die einfache Anbindung an SPS, Linux-Systeme oder Embedded-PCs.





RTC6 EtherBox

Die RTC6 EtherBox enthält die RTC6 Ethernet Ansteuerkarte mit allen Features und ist schnell in industrielle Fertigungsanlagen integrierbar.

Vorteile:

  • Kompakte Bauweise in wertigem Design
  • Einfache Schaltschrank-Integration durch Hutschienenmontage
  • Synchronisation mehrerer Einheiten der RTC6 EtherBox möglich
RTC6 EtherBox
RTC6 EtherBox
RTC6 EtherBox
RTC6 EtherBox
